Описание

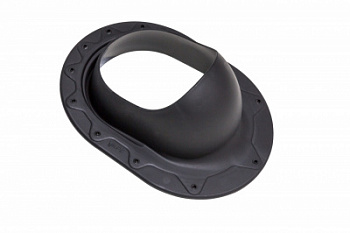

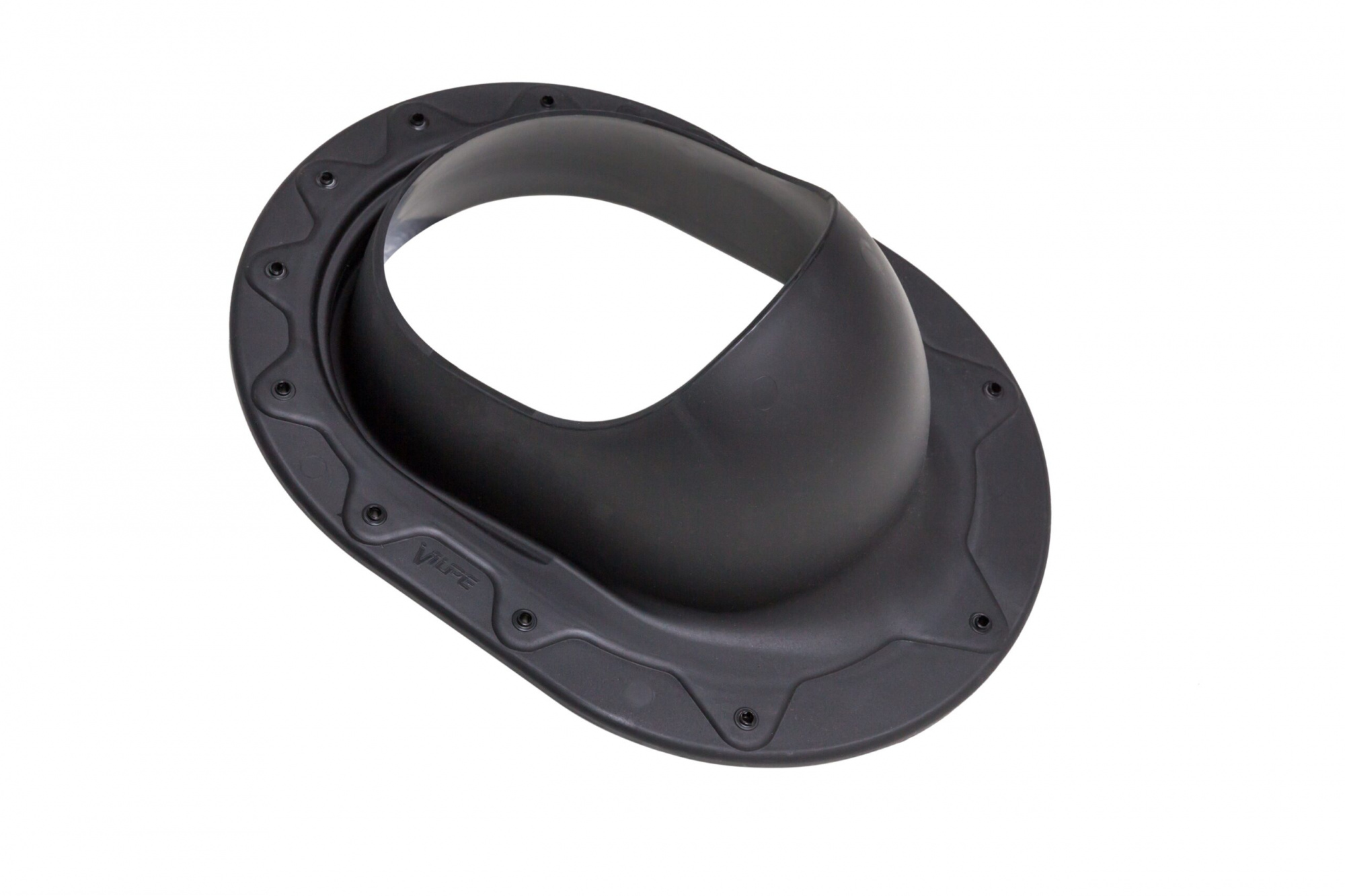

Предназначен для монтажа труб и вентиляторов диаметром 110–160 мм, а также антенного ворота на фальцевых и готовых битумных кровлях. Обеспечивает герметичность благодаря резиновому уплотнителю на внутренней стороне фланца.

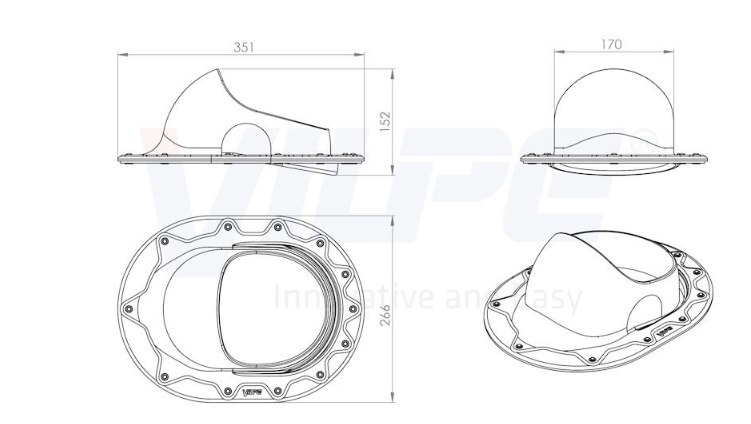

Размеры: 351 × 266 мм.
Комплектация:
- Проходной элемент
- Кольцо гидрозатвора*
- Шаблон для монтажа
- Инструкция по установке уплотнителя гидрозатвора
- Крепёжный набор (саморезы 12×38 мм в цвет + насадка)
Примечание: Для поставок в России кольцо гидрозатвора не входит в комплект.
Установка:
- Битумная кровля – на готовое покрытие.

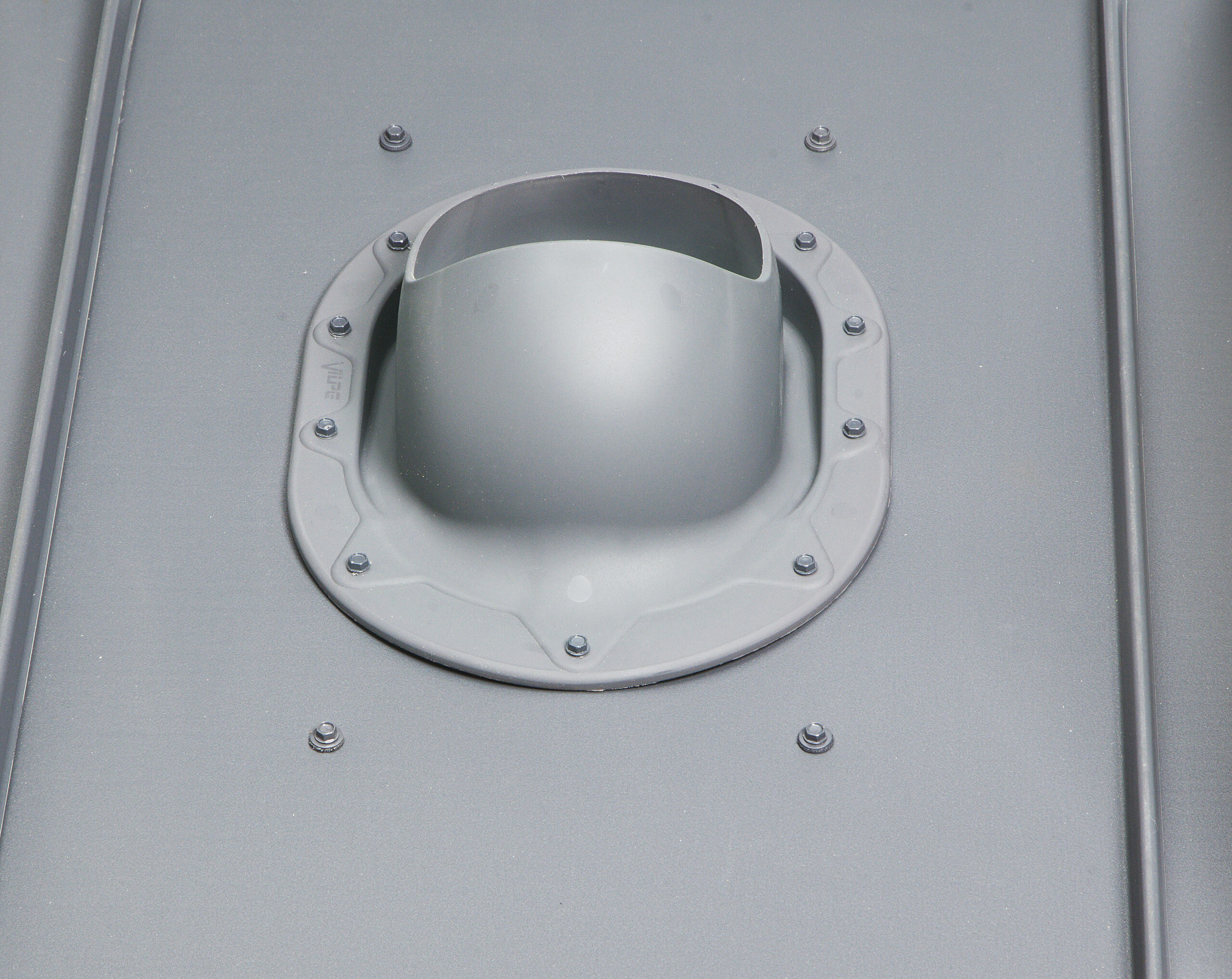

- Фальцевая кровля – во время монтажа или на готовую кровлю.
Допустимые углы уклона кровли:
- Труба Ø 110 мм – до 55°*
- Труба Ø 125 мм – до 55°**
- Труба Ø 160 мм – до 48°**
*При использовании гофрированной трубы допустимый угол увеличивается.
**Может потребоваться подрезка ворота трубы и проходного элемента.
Рекомендации:
Минимальный угол уклона кровли для монтажа – 11,5°. Указанные параметры являются ориентировочными.
Документы
CLASSIC проходной элемент
201,7 кб
Pass-through max roof pitches
66,5 кб
Галерея
2
фото —
Видео (3)
Наличие
Статьи
2 680 ₽
Достаточно в 1 магазине
Нашли дешевле?
Цветовая группа—Черный
Название оттенка в коллекции—RAL9005
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка транспортными компаниями - по согласованию
Доставка транспортными компаниями - по согласованию
Характеристики
В наличии
—
Да
Тип
—
проходной элемент
Базовая единица
—
шт
Коллекция
—
CLASSIC
Размер
—
351 х 266 мм
Вес, кг
—
0,981
Вид
—
на готовую
Страна производства
—
Финляндия
Комплектация
—
проходной элемент, кольцо гидрозатвора, шаблон, инструкция по монтажу кольца гидрозатвора и набор крепежа (саморезы 12х38 мм б/ш в цвет+насадка)
Назначение
—
для гибкой черепицы, для фальцевой кровли
