Описание

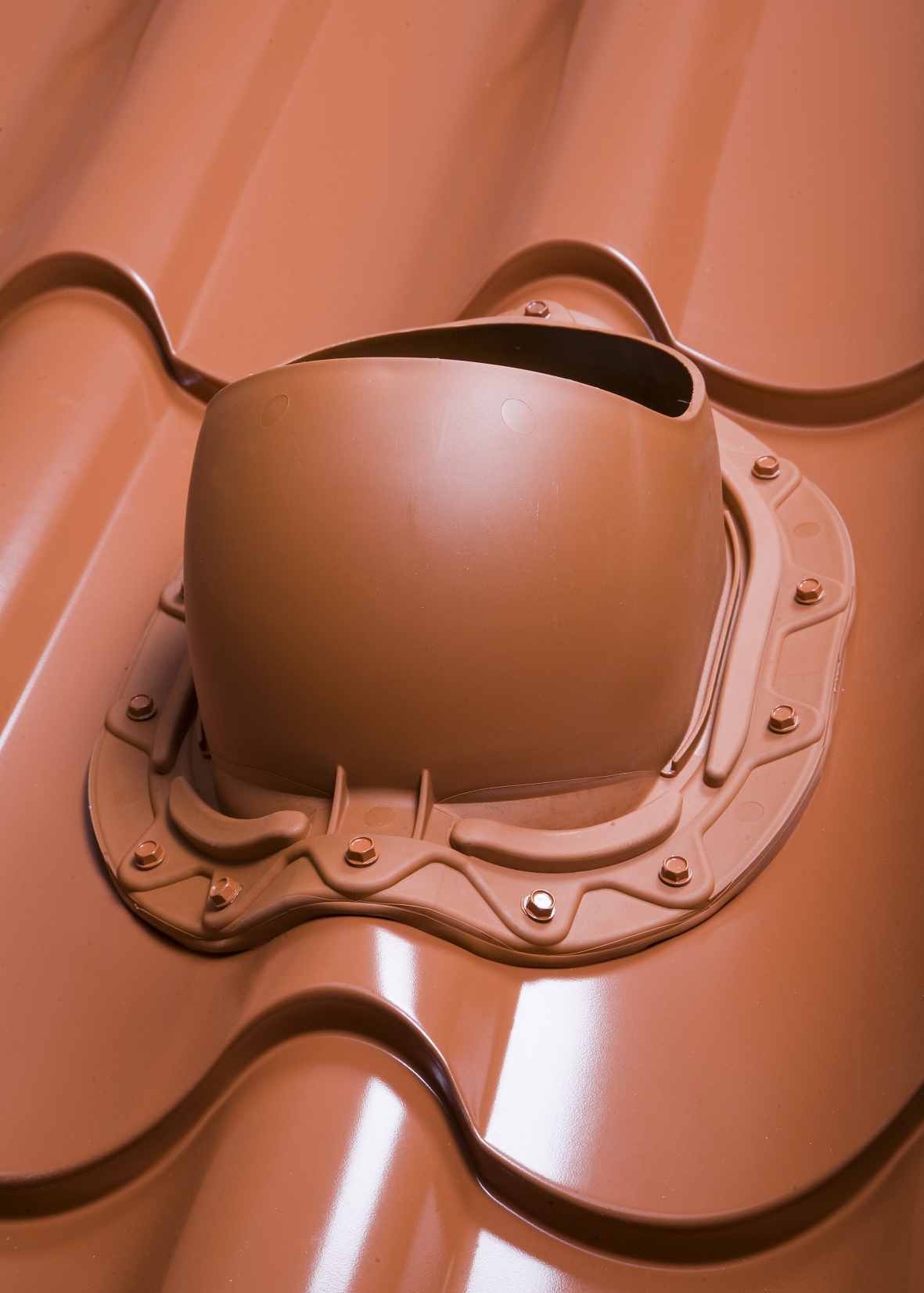

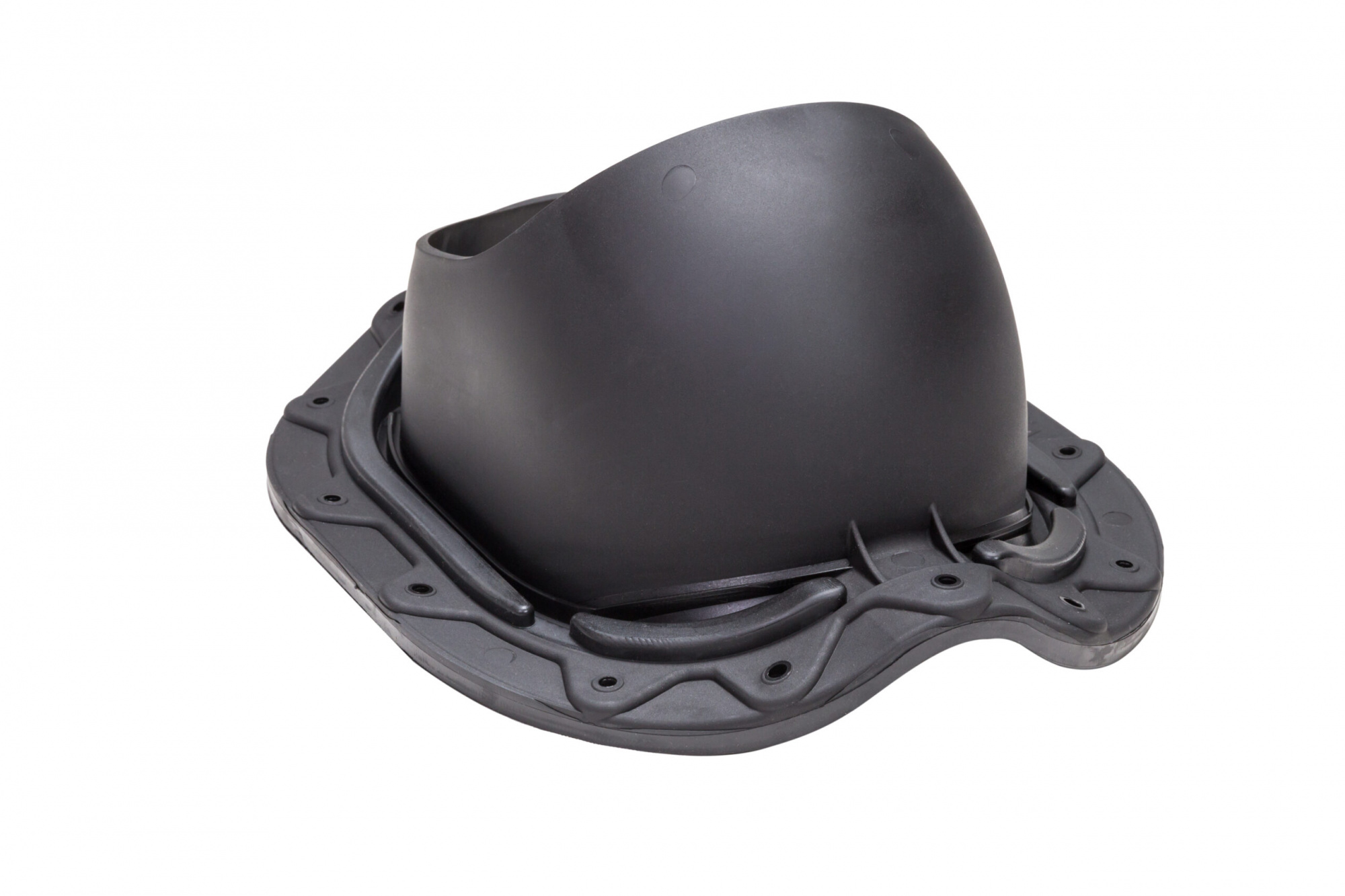

Предназначен для монтажа труб, вентиляторов (Ø 110–160 мм) и антенных выходов на металлочерепицу с профилем Monterrey:
- Ширина волны ≈ 183,3 мм
- Минимальная длина профиля – 350 мм
- Высота профиля ≈ 39 мм
Размеры элемента: 330 × 261 мм.
Комплектация:
- Проходной элемент MUOTOKATE
- Кольцо гидрозатвора
- Инструкция по монтажу гидрозатвора
- Шаблон MUOTOKATE
- Герметик (безуксусный)
-
Крепежный набор:
- Саморезы 8×25 мм (в цвет)
- Саморезы 6×38 мм (в цвет + насадка)
- Клипсы для фиксации (8 шт.)
Установка:
Возможна как на этапе монтажа кровли, так и на готовое покрытие.
Допустимые углы наклона кровли:
| Диаметр трубы | Стандартный уклон | С подрезкой ворота трубы | С подрезкой проходного элемента |
|---|---|---|---|
| Ø 110 мм | 50° | 53° | – |
| Ø 125 мм | 45° | 48° | 50° |
| Ø 160 мм | 40° | 42° | 45° |
Рекомендации:
- Минимальный уклон кровли – 11,5°.
- Указанные параметры являются ориентировочными и зависят от особенностей монтажа.
Документы
MUOTOKATE проходной элемент
219,6 кб
Pass-through max roof pitches
66,5 кб
Profiled steel pass-through installation
1014,2 кб
Галерея
1
фото —
Видео (5)
Наличие
Статьи
2 890 ₽
Достаточно в 1 магазине
Нашли дешевле?
Цветовая группа—Черный
Название оттенка в коллекции—RAL9005
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка транспортными компаниями - по согласованию
Доставка транспортными компаниями - по согласованию
Характеристики
В наличии
—
Да
Тип
—
проходной элемент
Базовая единица
—
шт
Коллекция
—
MUOTOKATE
Размер
—
330 х 261 мм
Вес, кг
—
1,001
Вид
—
на готовую, при монтаже
Страна производства
—
Финляндия
Комплектация
—
MUOTOKATE проходной элемент, кольцо гидрозатвора, инструкция по монтажу кольца гидрозатвора, MUOTOKATE шаблон, герметик на безуксусной основе и набор крепежа
Назначение
—
для металлочерепицы
