Описание

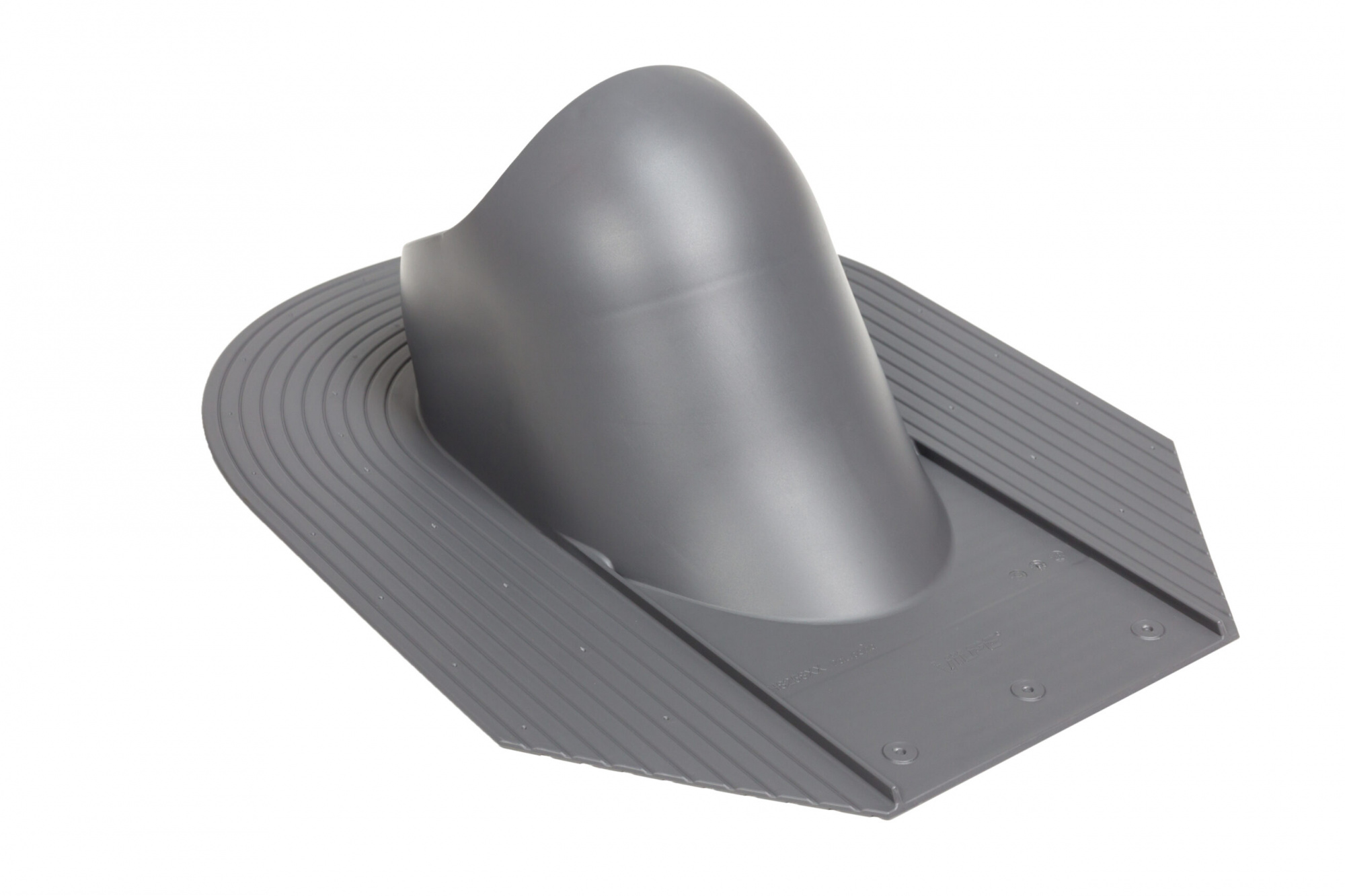

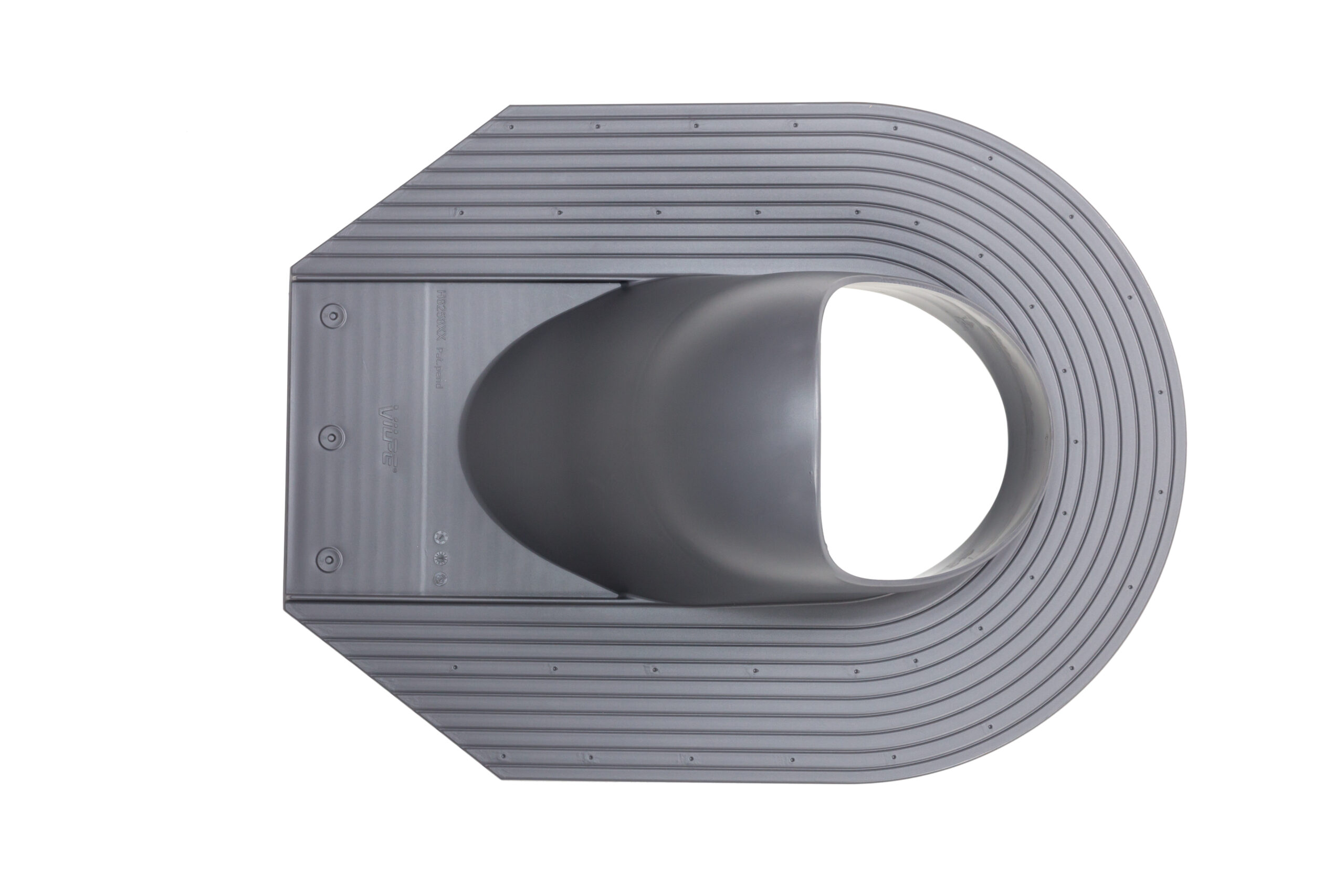

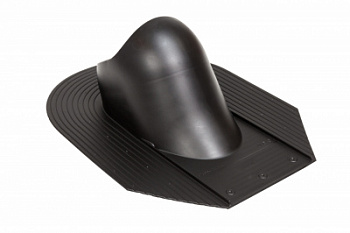

Проходной элемент HUOPA/SLATE для битумной и сланцевой скатной кровли

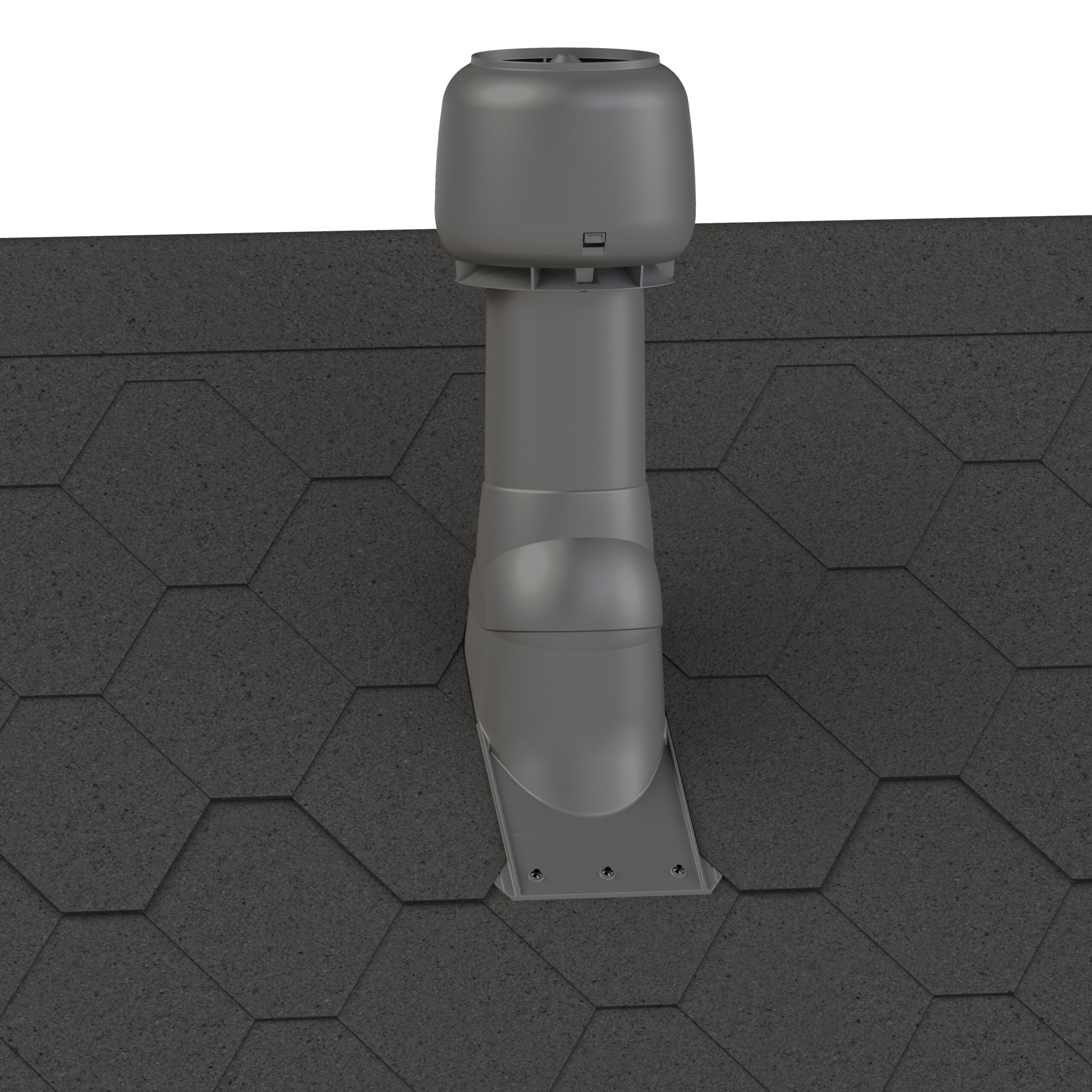

Предназначен для герметичного монтажа труб, вентиляционных выходов (Ø 110–160 мм) и антенных вводов на скатных кровлях из битумной черепицы и сланца.

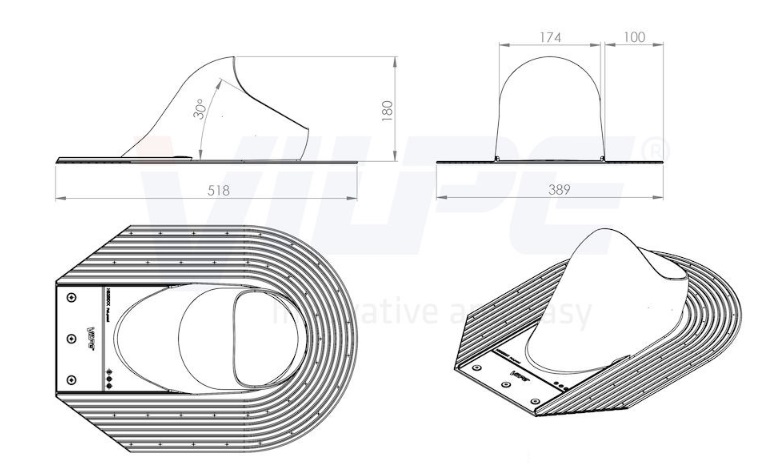

Размеры:
- Габариты элемента: 518 × 389 мм
- Ширина фланца: 100 мм
Комплектация:
- Проходной элемент
- Шаблон для монтажа
- Крепёжный набор (саморезы 6×25 мм в цвет + насадка)
Установка:
Монтируется непосредственно во время укладки кровельного покрытия.
Рекомендации по монтажу в зависимости от уклона кровли
Максимальный угол наклона:
| Диаметр трубы | Стандартный уклон | Особые случаи |
|---|---|---|
| Ø 110 мм | 53° |
59° (с подрезкой ворота трубы при прямом выводе в подкровельное пространство) 77° (без вывода в подкровельное пространство, с подрезкой ворота трубы и элемента) |
| Ø 125 мм | 54° | 57° (с подрезкой ворота трубы) |
| Ø 160 мм | 49° | 52° (с подрезкой ворота проходного элемента) |
Минимальный угол наклона:
- Стандартно: 36° (для всех диаметров 110–160 мм)
- Дополнительный вариант: 11° (при развороте трубы на 180° и подрезке ворота проходного элемента)
Примечание: Указанные значения углов ориентировочные. Для точного монтажа следуйте инструкции производителя.
Документы
Галерея
2
фото —
Видео (2)
Наличие
Статьи
1 580 ₽
Много в 1 магазине
Нашли дешевле?
Цветовая группа—Серый
Название оттенка в коллекции—RAL7024
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка транспортными компаниями - по согласованию
Доставка транспортными компаниями - по согласованию
Характеристики
В наличии
—
Да
Тип
—
проходной элемент
Базовая единица
—
шт
Коллекция
—
HUOPA
Размер
—
518 х 389 мм, ширина фланца 100 мм.
Вес, кг
—
1,208
Вид
—
при монтаже
Страна производства
—
Финляндия
Комплектация
—
проходной элемент, шаблон и набор крепежа (саморезы 6x25 мм в цвет + насадка)
Назначение
—
для гибкой черепицы, для сланцевой кровли
